ERWIN (im Aufbau)
Pulverdiffraktometer mit thermischen Neutronen

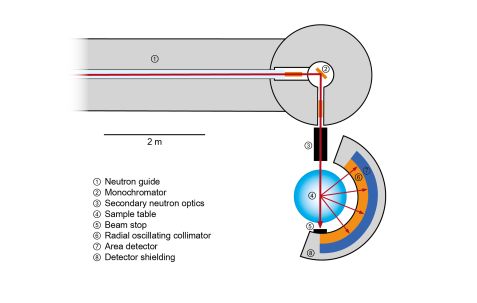

ERWIN (Energy Research With Neutrons) ist ein hocheffizientes Diffraktometer für die schnelle Datenaufnahme und parametrische Materialanalyse. Der zweidimensionale positionsempfindliche 3He-Drahtkammerdetektor deckt einen Streuwinkelbereich von 135° (in 2θ) und Vertikalwinkel von 15° ab. Er ermöglicht damit die Charakterisierung von Pulverproben, texturierten Bulkproben und Einkristallen.
Das Detektorkonzept erlaubt die Aufnahme von Diffraktogrammen, ohne dass die Detektorbank umpositioniert werden muss, was zu kurzen Messzeiten führt. ERWIN eignet sich daher für verschiedene Anwendungen, die von der Untersuchung von Festkörperreaktionen über zeitaufgelöste Messungen bis hin zu parametrischen Studien und Untersuchungen an kleinen Proben reichen.
ERWIN nutzt den Monochromatorwinkel von 90° am Strahlrohr SR-8b mit einem vertikal fokussierenden Ge511-Monochromator, was einer Wellenlänge von 1,54 Å entspricht.
In der nächsten Ausbaustufe wird ERWIN mit drei verschiedenen Monochromatorpositionen mit diskreten Abstrahlwinkeln von 42°, 90° und 120° und einer optimierten primären Neutronenoptik ausgestattet werden, um mehr Flexibilität bei der Nutzung des maximalen Flusses oder der optimierten Auflösung zu ermöglichen.
Instrumentverantwortliche
Dr. Markus Hölzel
Telefon: +49 (0)89 289-14314
E-Mail: markus.hoelzel@frm2.tum.de
Dr. Christoph Hauf
Telefon: +49 (0)89 289-14435
E-Mail: christoph.hauf@frm2.tum.de
Dr. Anatoliy Senyshyn
Telefon: +49 (0)89 289-14316
E-Mail: anatoliy.senyshyn@frm2.tum.de
ERWIN
Telefon: +49 (0)89 289-14827
Betreiber
Förderung
Publikationen
Finden Sie alle aktuellen Publikationen zu ERWIN in unserer Publikationsdatenbank iMPULSE:
Zitiervorlagen für Nutzer
In allen Publikationen, die auf Experimenten an diesem Instrument basieren, müssen Sie einige Würdigungen angeben. Um Ihnen die Arbeit zu erleichtern, haben wir alle nötigen Vorlagen auf dieser Seite für Sie vorbereitet.
Instrumentsteuerung
Galerie
