Ausbau der Kalten Quelle

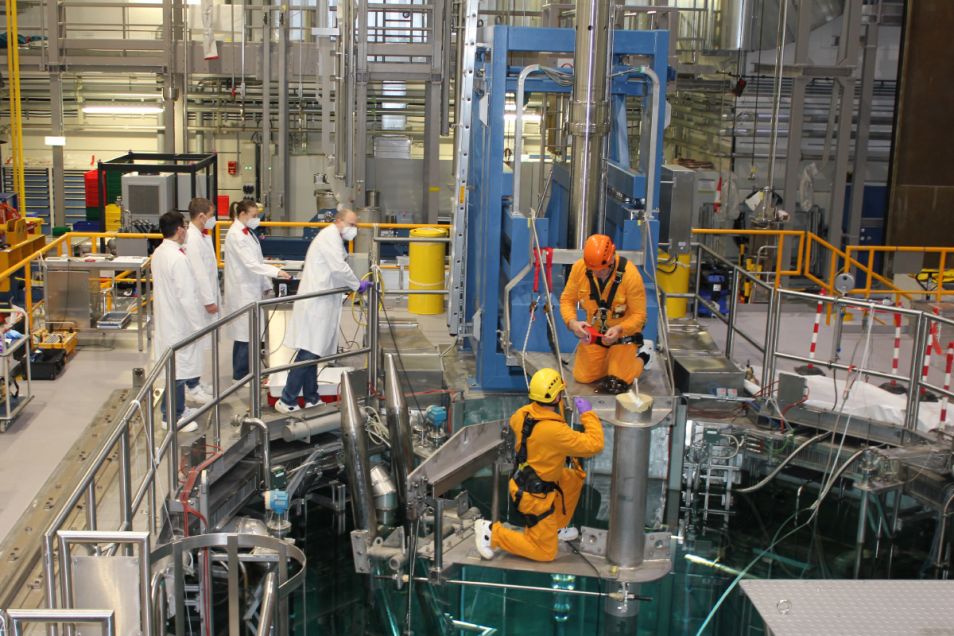

Für die anstehenden Arbeiten wird das Wasser im Reaktorbecken bis zur Arbeitsbühne abgesenkt.
© FRM II / TUM

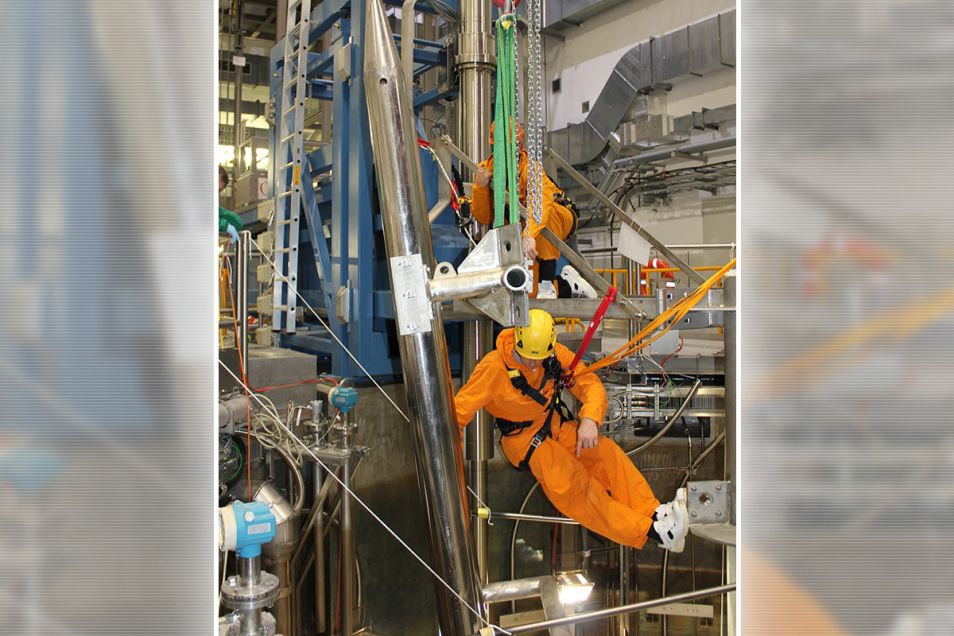

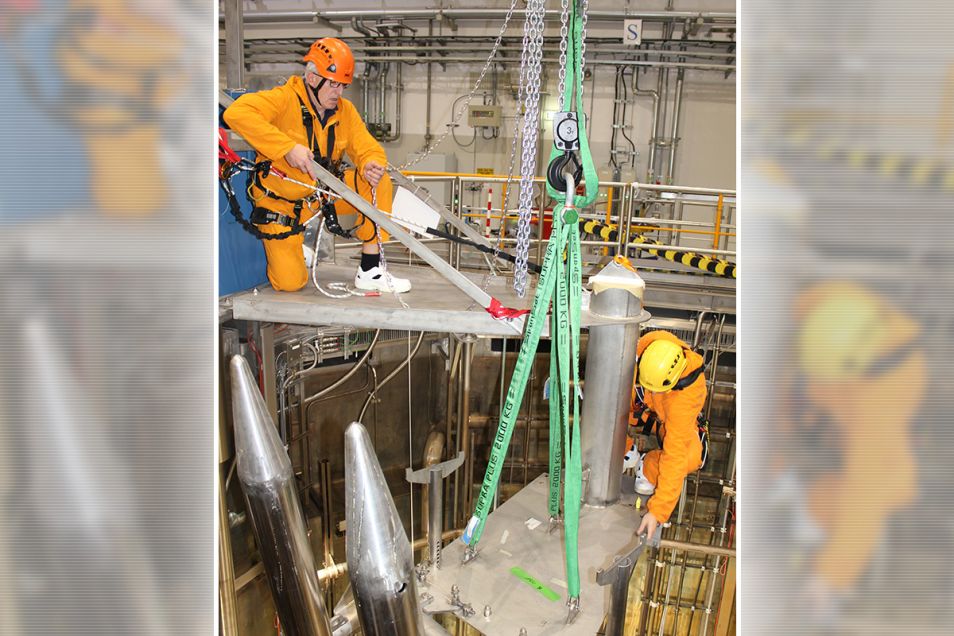

Ein Mitarbeiter richtet den Zentralmast, die erste Komponente der sog. Montage-Demontage-Vorrichtung, mithilfe des Krans über dem Reaktorbecken aus.
© FRM II / TUM

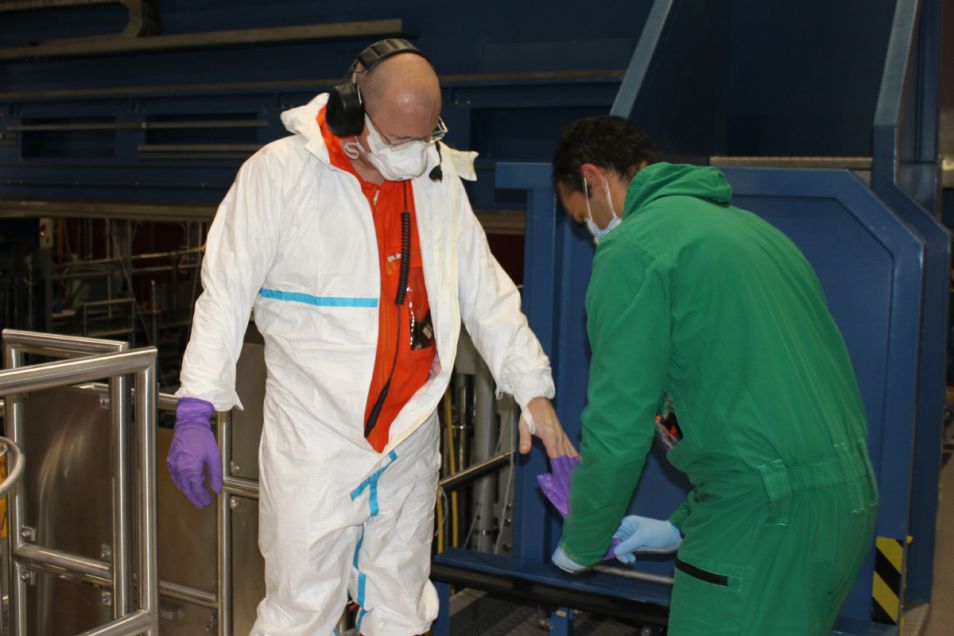

Mitarbeiter des Strahlenschutzes helfen beim An- und Ausziehen der Schutzausrüstung für Arbeiten im Reaktorbecken.
© FRM II / TUM

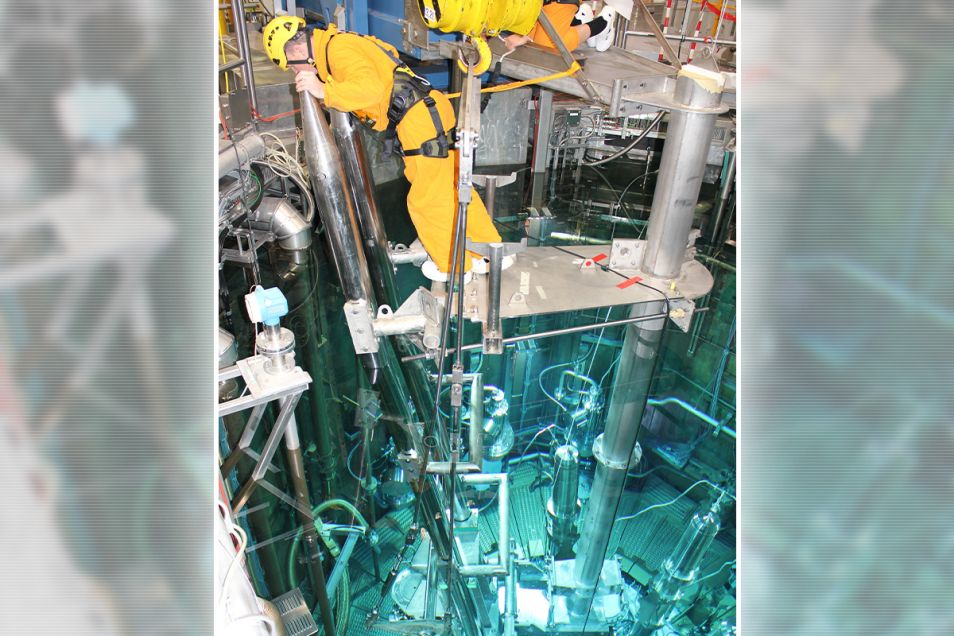

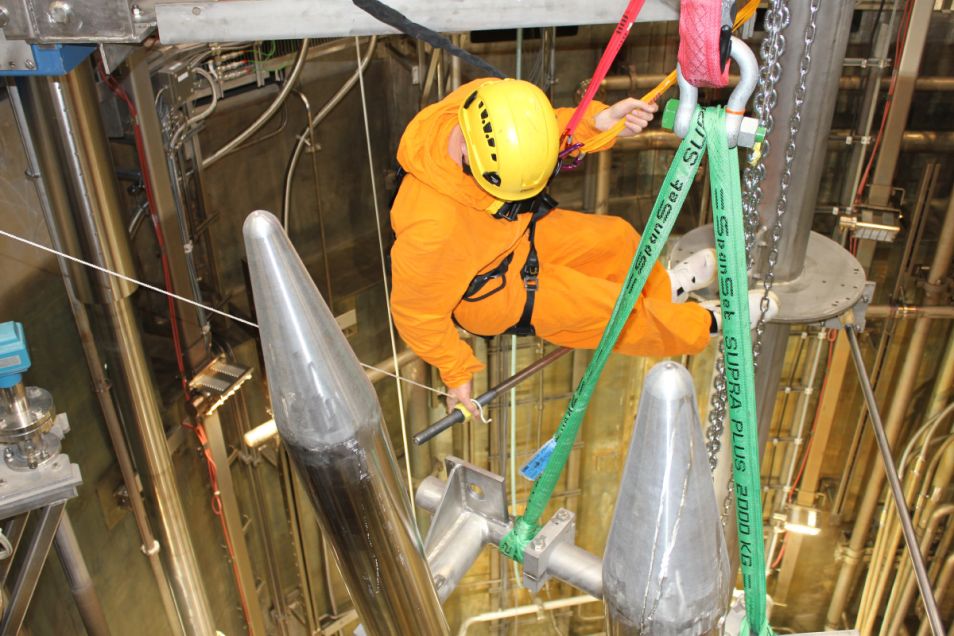

Der Zentralmast wird langsam ins Becken abgesenkt. FRM II-Mitarbeiter steuern die millimetergenaue Positionierung von unten direkt aus dem Reaktorbecken.
© FRM II / TUM

Die Montage des Zentralmasten erfolgt an der dafür vorgesehenen Position auf dem Zentralkanal.
© FRM II / TUM

Eine weitere Komponente, der sog. Führungsschlitten, dient als Führungshilfe während des Herausziehens der Kalten Quelle.
© FRM II / TUM

Die Führungshilfe wird ins Reaktorbecken abgesenkt und montiert.
© FRM II / TUM

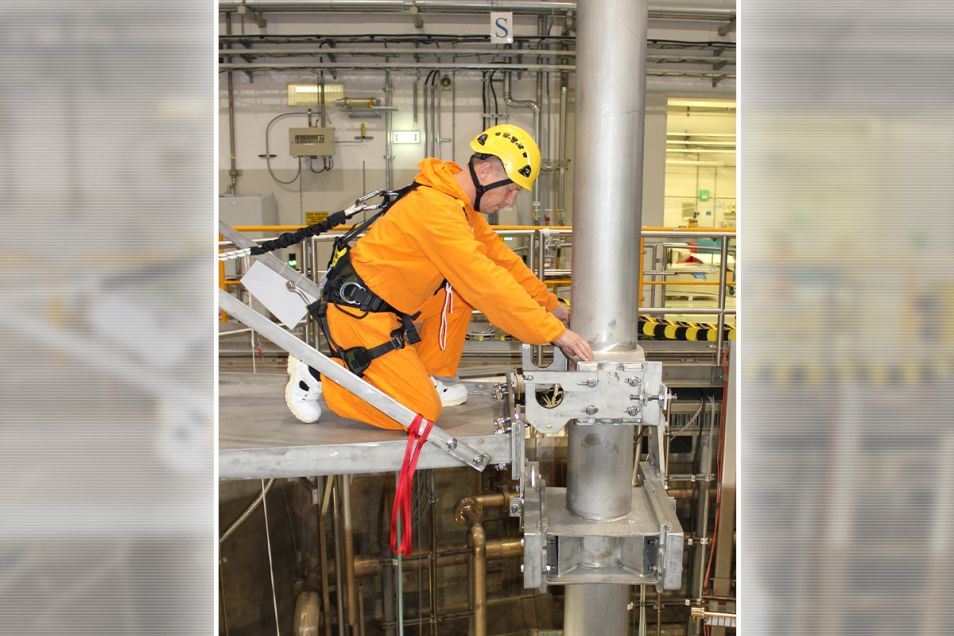

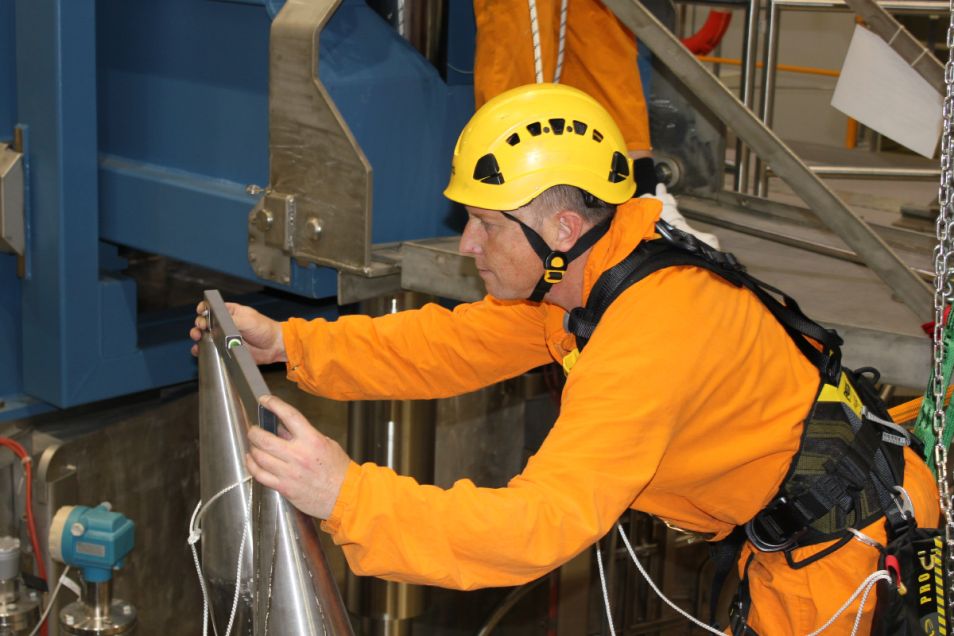

Ein Mitarbeiter befestigt die Horizontalstabilisierung am Zentralmast sowie der Führungshilfe.
© FRM II / TUM

Abschließende Sichtprüfungen sowie Kontrollmessungen an der eingebauten Montage-Demontage-Vorrichtung bestätigen den korrekten Einbau.
© FRM II / TUM

Es folgt ein Probelauf: Der Dummy (Blindstopfen der Kalten Quelle) wird am Schlittenadapter befestigt und über den Führungsstangen in Position gebracht.
© FRM II / TUM

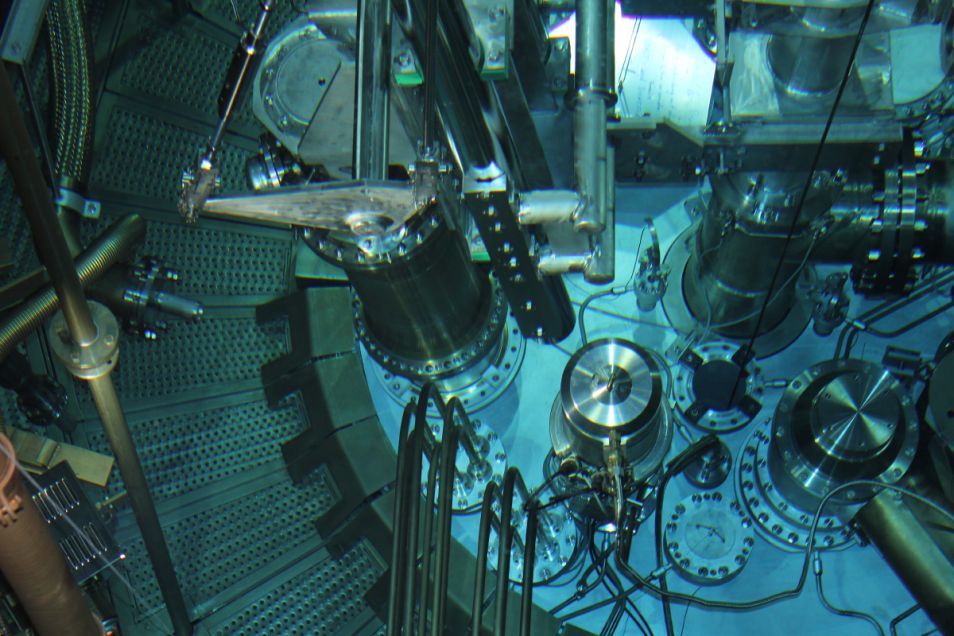

Kontrolliert gleitet der Dummy mit dem Schlitten entlang der Führungsstangen bis zum Flansch der Kalten Quelle. Per Lasermessung wird die Position bestimmt und erfolgreich geprüft.
© FRM II / TUM

Probelauf erfolgreich durchgeführt! Für weitere Arbeiten wird das Reaktorbecken, zur Abschirmung der Strahlung, mit Wasser gefüllt.
© FRM II / TUM

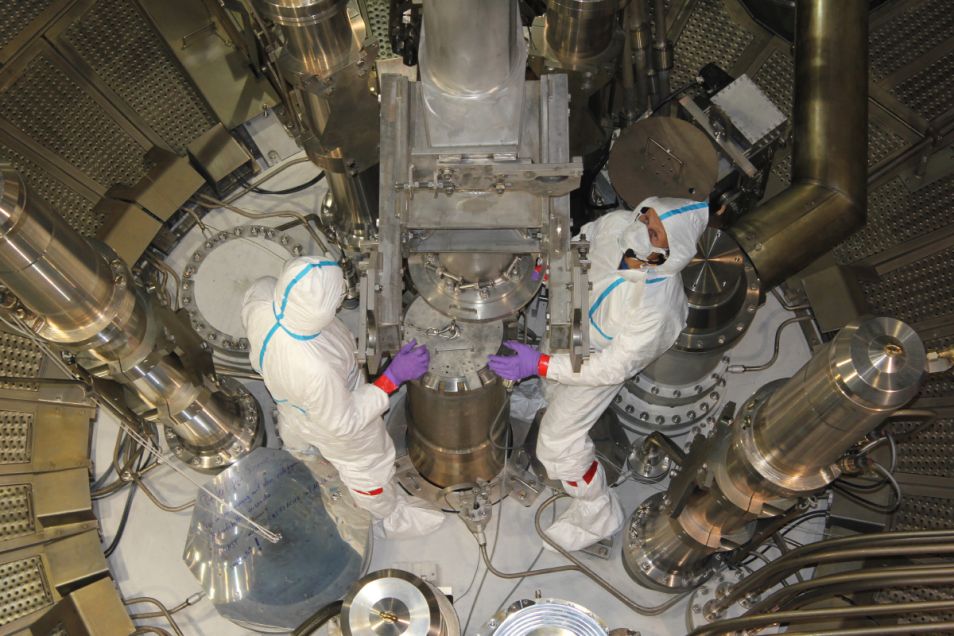

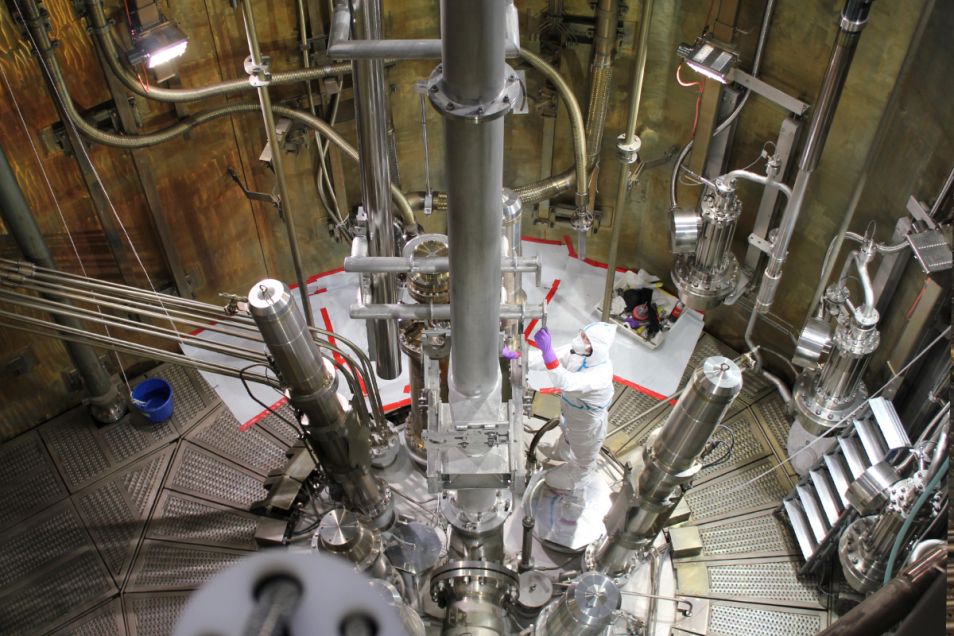

Der Schlittenadapter wird nun über die Führungsstangen ins Reaktorbecken bis zum Flansch der Kalten Quelle abgesenkt und mit dem In-Pile-Teil der Kalten Quelle verschraubt.
© FRM II / TUM

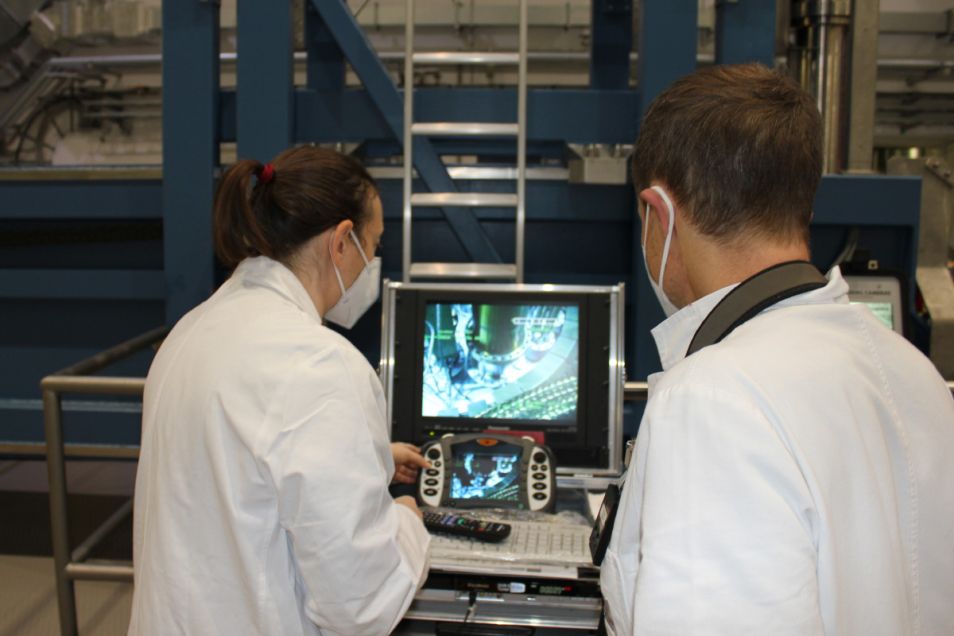

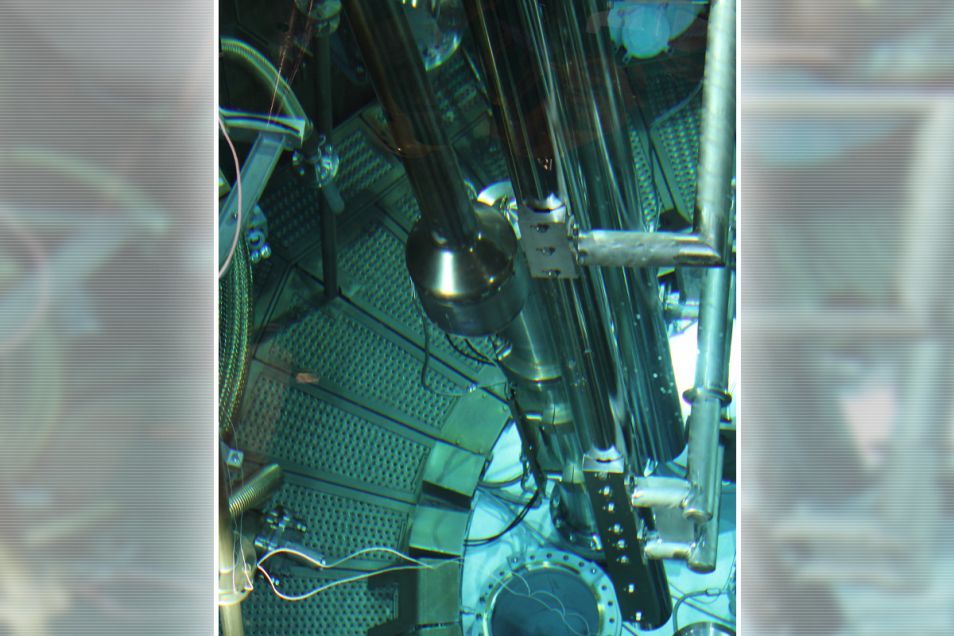

Der Einsatz einer speziellen strahlenresistenten Unterwasserkamera ermöglicht eine permanente Überwachung aller Arbeitsschritte.
© FRM II / TUM

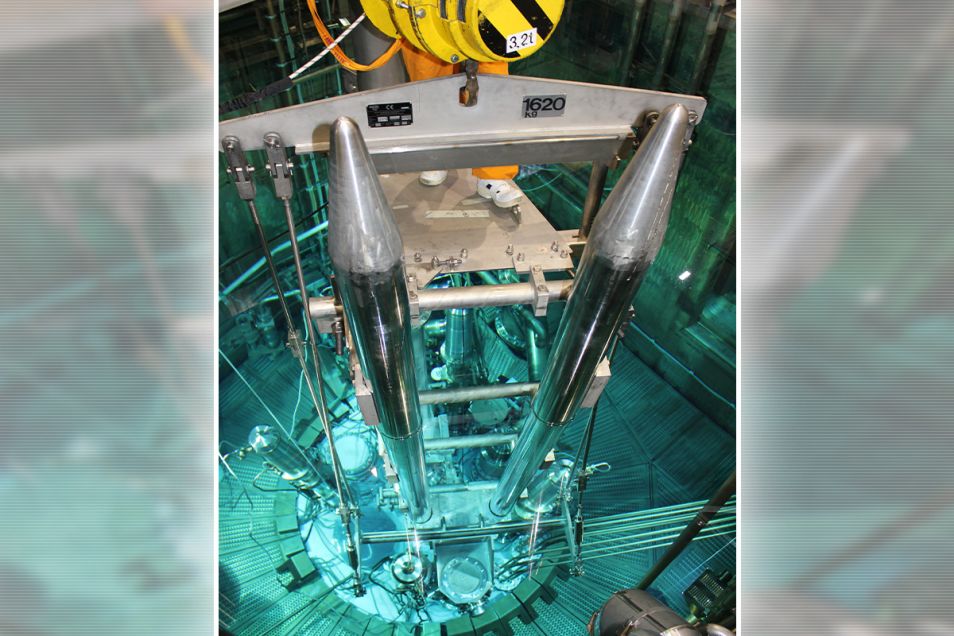

Mit Hilfe eines handbetätigten Kettenzugs wird das In-Pile-Teil die ersten 50 cm angehoben, um den besonders kritischen (weil sehr engen) Bereich der Strahlrohrnasen zu überwinden.
© FRM II / TUM

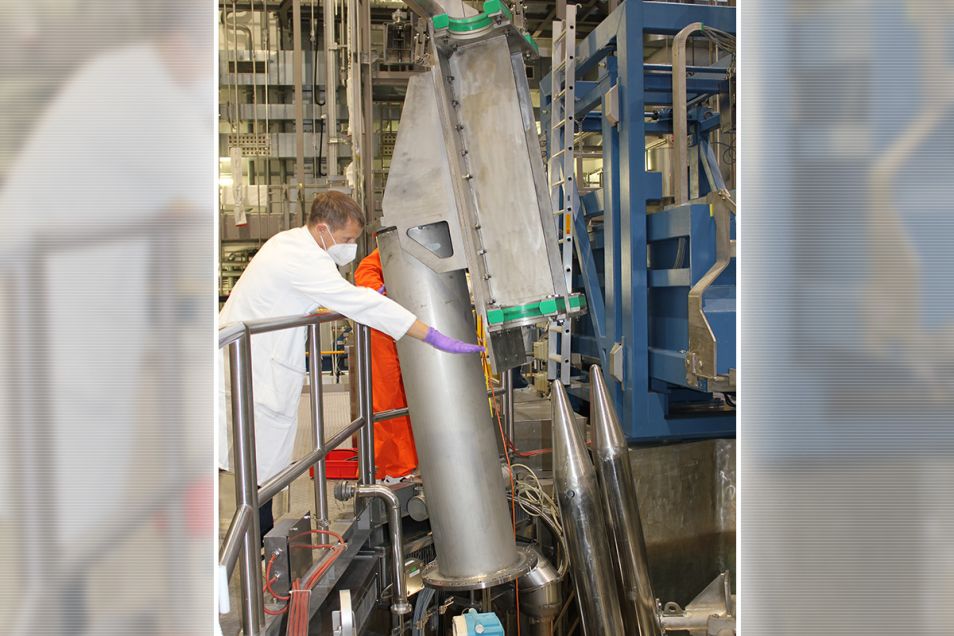

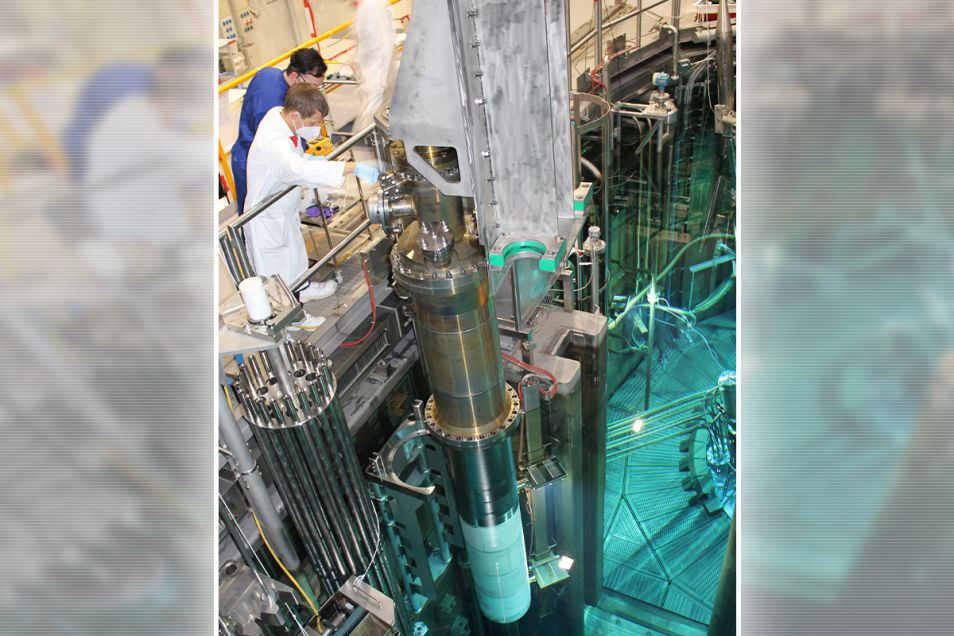

Weitere 5 Meter wird das In-Pile-Teil an der Vorrichtung entlang, mit dem Deckenkran, hochgezogen.
© FRM II / TUM

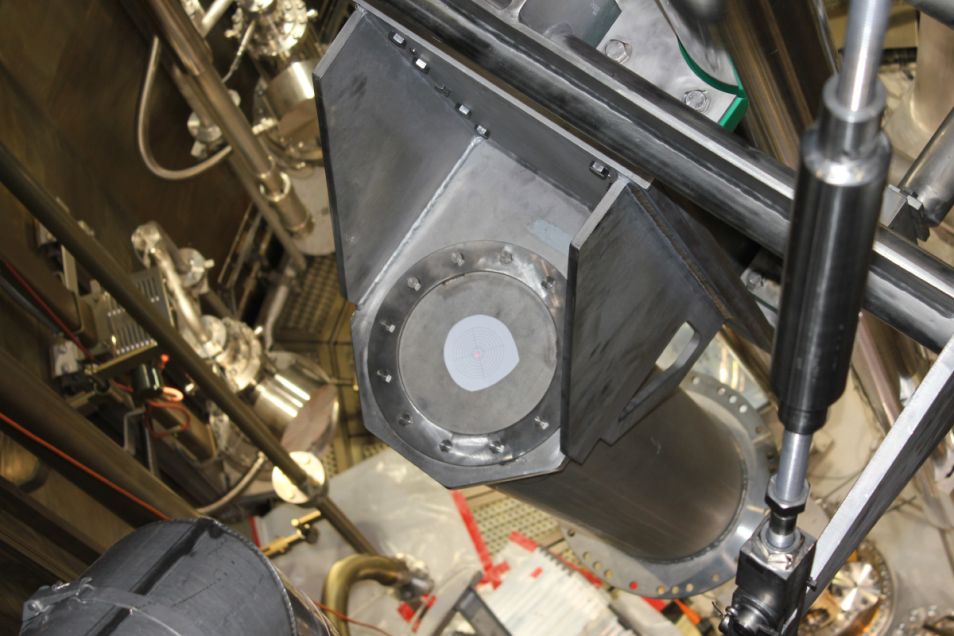

Die Öffnung der Kalten Quelle wird zum Eigenschutz mit einem Deckel verschlossen.
© FRM II / TUM

Für den Transport zur Absetzposition wurde das Trenntor zwischen Reaktor- und Absetzbecken gezogen. Der Transport des In-Pile-Teils der Kalten Quelle ins Absetzbecken geschah vollständig unter Wasser.
